多点针阀式喷嘴

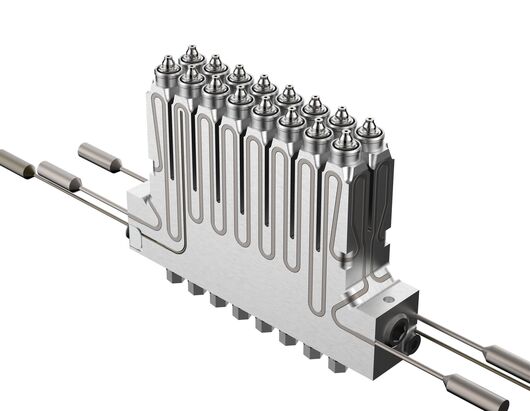

多点热流道喷嘴 "ClusterFlow": 在极小安装空间内实现直接针阀注射

该系统以极小间距和仅 70 mm x 35 mm 区域内32个浇口点令人印象深刻。

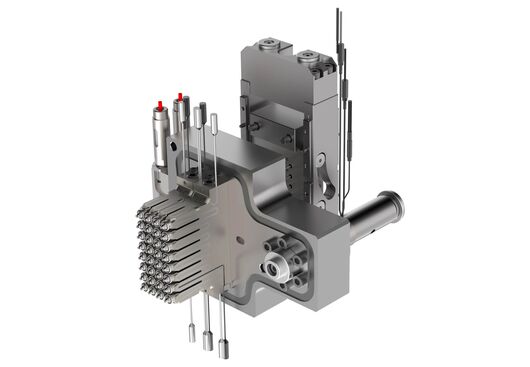

核心是高精度电动针阀式浇口系统，可简单精确地调节针阀位置。特别开发的带循环滚轮滑动凸轮机构确保有力集中的力传递——在浇口点直接实现可靠精确的针阀关闭。组件协同显著提高批量生产中的工艺可靠性和可重复性。

模块化概念可扩展至96个浇口点，为多种模具设计提供高度灵活性，同时保持最小空间需求。

喷嘴在所有熔体输送区域实现均匀温控。优化控制区确保均匀加热，优化分流板通道设计实现平衡的熔体分布，确保所有型腔一致填充——即使面对复杂几何和高型腔数。

耐磨材料针阀导向确保连续运行中持续高浇口质量和长使用寿命。

该技术为日益增长的微型化和多腔生产需求提供面向未来的解决方案。

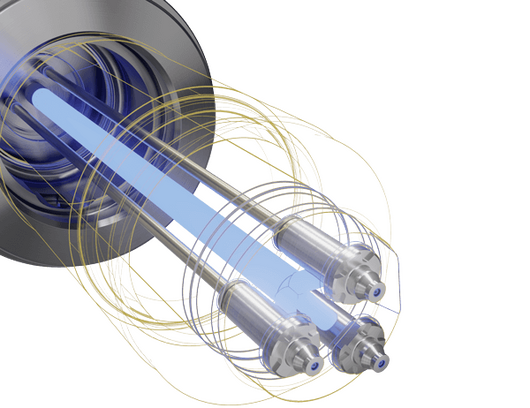

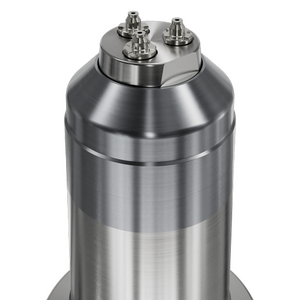

棱柱喷嘴在精度方面树立新标准。先进的多点针阀连接即使在极小节圆直径下也能实现高注射点质量。注射点精确均匀开闭确保加工中的高精度和对不同要求的个性化适配。

棱柱喷嘴提供二、三、四或五个浇口点版本。

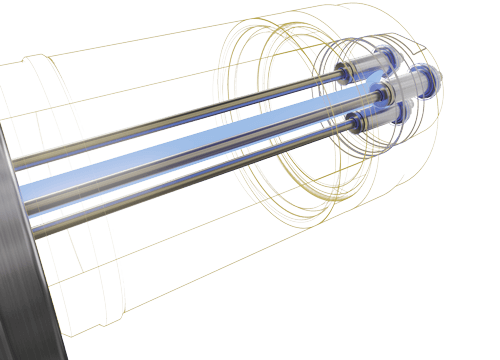

棱柱喷嘴为长寿命和高精度设计，创新设计令人印象深刻。PM 钢可更换针阀导套实现长寿命且维修时易更换。针阀位于熔体通道外部，仅在浇口区被塑料熔体加热。该设计适合对工艺可靠性和品质有高要求的应用。

您的优势：

棱柱喷嘴熔体通道中温度曲线非常均匀。钛合金和工具钢组合的两件式轴体实现工具和热流道间的优化热分离。熔体不受热损伤。多浇口点连接时可实现良好同心度，浇口点均匀开启。
